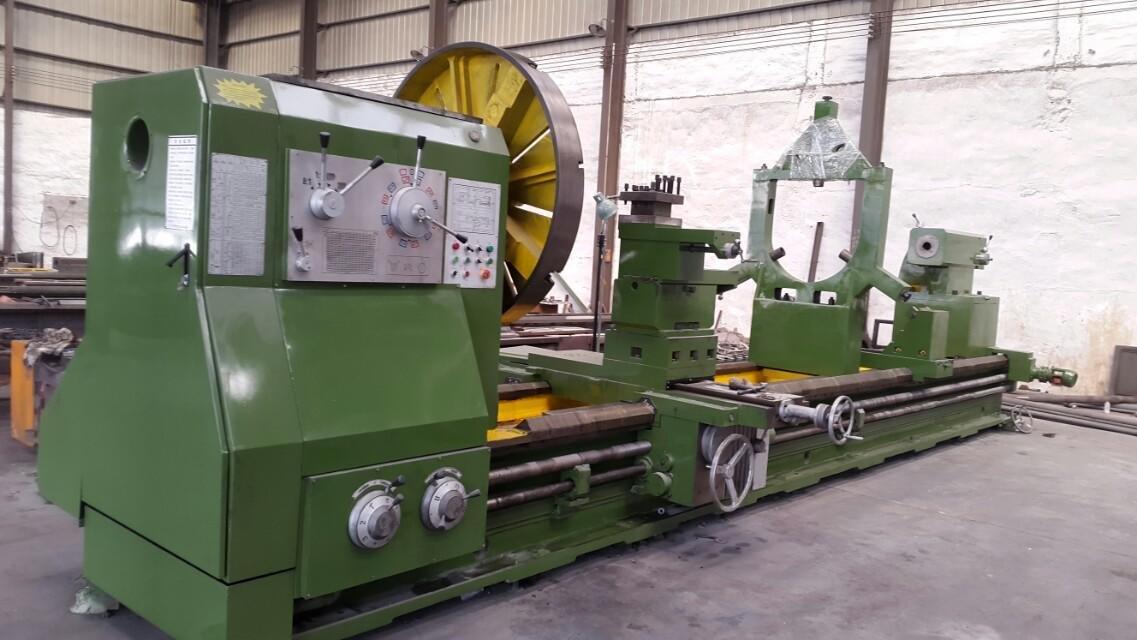

Horizontální soustruh
Horizontální soustruh se používá hlavně pro otáčení rotujícího obrobku pomocí soustruhu. Pro soustruhy, vrtáky, výstružníky, výstružníky, závitníky, nástroje a nástroje pro rýhování lze rovněž použít pro obrábění.
Soustruhy
1. Ložnice, lože a olejová vana soustruhu přijímá integrální odlévací konstrukci, vysokou tuhost a dobrou odolnost proti nárazům, což je v souladu s vlastnostmi vysokorychlostních obráběcích strojů.
2. postel hlavy skříně přijímá tři nosné konstrukce, tři podpěry jsou kuželíková ložiska, vřeteno lze snadno nastavit, přesnost otáčení je vysoká, a přesnost retence je dobrá.
3. Napájecí skříň je vybavena metrickým převodem závitů a volba typu závitu je pohodlná a spolehlivá.
4. V kluzné skříni je k dispozici bezpečnostní zařízení spojky kužele, které zabraňuje poškození dílů po automatickém přetížení nástroje.
5. V podélném směru stroje je k dispozici čtyřmístné automatické zastavovací zařízení. Podélná délka obrobku může být nastavena nastavením podélné polohy vačky na dorazové tyči pro realizaci podélného dimenzování dílu.
6. Koník je vybaven řadícím zařízením, které vyhovuje potřebám vrtání a vystružování.
7. Konstrukce mazacího systému soustruhu je rozumná a spolehlivá. Přední skříň, přívodní skříň a kluzná skříň jsou v těle promazány rozprašováním a čerpadlo čerpadla a čerpadlo pístu jsou přidány tak, aby automaticky namazaly speciální díly.
Soustruhy
(1) Převodovka se používá ke změně rychlosti vřetena. Převážně se skládá z převodového hřídele a převodového soukolí. Manipulací převodovky a řadicí páky na vnějšku vřeteníku pro změnu polohy převodovky nebo spojky může vřeteno dosáhnout 12 různých rychlostí. Obrácení vřetena se dosahuje obrácením motoru.
(2) Skříň vřetena Vřeteno se používá k podepření vřetena a jeho otáčení různými rychlostmi; vřeteno je duté pro usnadnění průchodu dlouhých obrobků; hrot vřetena lze použít k montáži špičky nebo předního konce vřetena. Nainstalujte sklíčidlo a otočte na kuželovém povrchu, aby se obrobek upnul.
(3) Zavěšovací skříň závěsného kola se používá k přizpůsobení ozubených kol s různým počtem zubů pro dosažení různých posuvů. Používá se především pro soustružení různých typů závitů.
(4) Podavač Podavač slouží ke změně posuvu. Pohyb hlavního hřídele do přívodního boxu skrze zavěšovací skříňku pomocí změny polohy záběru posuvného kola v přívodním boxu pohybem řadicí páky může dosáhnout různých rychlostí leštěné tyče nebo šroubové tyče.
(5) Posuvná skříň Posuvná skříň se používá ke změně otáčení světelné lišty a šroubu na automatický posuv držáku nástroje. Světelná lišta se používá pro obecné otáčení a šroub se používá pouze pro závitování. Tam je blokovací mechanismus v posuvném boxu tak že dva nemůže být používán současně.
(6) Držák nástroje Držák nástroje se používá k přidržování soustružnického nástroje a jeho podélného, příčného nebo šikmého pohybu. Skládá se z následujících částí:
1) Ložní sedlo. Je spojen s posuvnou skříní a může být podélně posouván podél kolejnice lůžka s boční kolejnicí na něm.
2) Střední skateboard. Může se pohybovat bočně podél vodicích kolejnic na sedle.
3) Točna. Upevňuje se pomocí středové kluzné desky pomocí šroubů a šroub lze uvolnit v libovolném úhlu v horizontální rovině.
4) Malý skateboard. Může se pohybovat podél vodicí kolejnice nad točnicí na krátkou vzdálenost; když je točna vychýlena o určitý úhel, může být malé klouzátko vedeno šikmo pro kužel vozidla.
5) Držák čtvercového nože Je upevněn na malém skateboardu a může současně upnout čtyři soustružnické nástroje; při uvolnění aretační rukojeti lze čtvercový držák nástroje otáčet a vyměnit požadovaný otočný nástroj do pracovní polohy.
1-Top 2-manžeta uzamykání 3-hrot rukáv 4-šroub 5-matice 6-koncová rukojeť 7-handwheel 8-tail sedadlo 9-base
7) Koník Koník se používá k připevnění zadní špičky k podpoře obrobku nebo k instalaci vrtáku, výstružníku a dalších nástrojů pro obrábění otvorů. Skládá se hlavně z pouzdra, tělesa koníku, základny a podobně. Otáčením ručního kolečka může být objímka nastavena do určité vzdálenosti a koník může být posouván podél kolejnice lůžka do požadované polohy, aby splňoval požadavky různých obrábění obrobků.
8) Postel lůžka je upevněna na noze lůžka, což je základní opora soustruhu. Funkce lůžka je podepřít hlavní součásti a udržet jejich přesné relativní polohy během provozu.
9) Šroub Vodicí šroub může pohánět velký vozík pro podélný pohyb a slouží k otáčení závitu. Vodicí šroub je jednou z hlavních přesných částí soustruhu a obecně není automaticky přiváděn pomocí vodícího šroubu, aby byla po dlouhou dobu zachována přesnost vodícího šroubu.
10) Světelná lišta Světelná lišta slouží k přenosu pohybu během motorizovaného posuvu. Pohyb přívodního boxu může být přenášen na posuvnou skříň přes světelnou tyč, takže držák nástroje může být veden podélně nebo příčně.
11) Joystick Joystick je ovládací mechanismus soustruhu. Na levém konci joysticku a na pravé straně palety je rukojeť. Obsluha může snadno manipulovat s rukojetí, aby ovládala vřeteno vřetena, aby se otáčelo dopředu, dozadu nebo zastavilo.
Brzdové zařízení
Hlavní funkce brzdového zařízení CNC horizontálního soustruhu je pro parkovací proces soustruhu, který se používá k překonání setrvačnosti rotace každé pohyblivé části ve vřeteníku, pro řízení vřetena, aby se zastavilo rychlé otáčení, aby se zkrátil pomocný čas a tím namontujte brzdu na vodorovný soustruh.
CNC horizontální soustruh používá brzdu brzdového pásku, která se skládá hlavně z brzdového kola, brzdového pásku a páky. Brzdové kolo v brzdovém zařízení je ocelový kotouč spojený s drážkou hřídele. Ocelový brzdový pás a vnitřní strana jsou upevněny vrstvou azbestu z ocelového pletiva pro zlepšení součinitele tření. Jeden konec je spojen s tělesem skříně vřetena a druhý konec je spojen s tělesem skříně vřetena. Jeden konec je upevněn na horním konci páky a horizontální brzdový pásek soustruhu může být nastaven tak, aby byl pružný, a spirála spojující pásek brzdy a skříň hlavního hřídele může být přímo nastavena a umístěna. Když je CNC horizontální soustruh správně seřízen, brzdový pásek může být uvolněn, když se vřeteno otáčí, ale když je spojka uvolněna, když je vodorovný soustruh zaparkován, brzdový pásek drží brzdové kolo pro realizaci vřetena. Rychle zastavit a dosáhnout brzd.
