Použité materiály

Materiály pro prsteny a valivé prvky

Obecně jsou válečkové prvky otočných stolů vyrobeny z tvrzené uhlíkové chromové oceli. Třídy jsou vyrobeny z oceli GCr15 nebo GCr15SiMn; otočné ložiskové kroužky jsou vyrobeny z povrchově kalené oceli. Pokud uživatel nemá žádné zvláštní požadavky, obvykle se používá ocel 50Mn. Specifické podmínky použití vybírají jiné značky povrchově kalené oceli, jako je 42CrMo, 5CrMnMo atd.

Materiál pro klec

Držák pro ložiska točny má konstrukční tvary, jako jsou typy integrálních, segmentových a izolačních bloků. Integrované a segmentové klece jsou vyrobeny z 20 # oceli nebo hliníkové slitiny ZL102. Typ izolačního bloku je vyroben z polyamidové pryskyřice 1010, hliníkové slitiny ZL102, atd.

Materiál pro těsnící kroužek

Materiál rotačního těsnicího kroužku ložiska je vyroben z pryže odolné vůči oleji nebo nitrilové pryže.

Kód stavu dodávky materiálu ferrule a blanku je v souladu s tabulkou. "T" v tabulce označuje, že polotovar ferru je dodáván v kaleném a temperovaném stavu, a "Z" označuje, že polotovar ferru je dodáván v normalizovaném stavu.

Průměr středové kružnice valivého tělesa je 3150 mm, průměr koule je 75 mm, modul ozubeného kola je m = 20 mm, materiál prstence je 50 Mn a vnitřní ozubená čtyřbodová kontaktní koule vyrobená z materiálu polotovaru je normalizována.

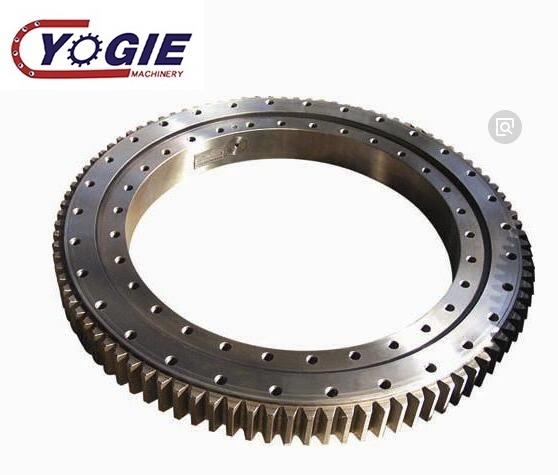

Ložiska točny

Obecně se 50Mn používá pro otočné ložiskové kroužky, ale 42CrMo se někdy používá ke splnění potřeb hostitele ve speciálních aplikacích. Válcovací prvek je obecně vybrán z GCr15SiMn. Typy přidržovače zahrnují různé typy struktur, jako je integrální typ, segmentovaný typ a typ izolačního bloku. Integrovaný nebo segmentovaný držák je vyroben z 20 # oceli nebo ZL102 slitiny hliníku. Držák distančního bloku je vyroben z polyamidové pryskyřice 1010, hliníkové slitiny ZL102 nebo hliníkového bronzu QA110-3-1,5. Materiál těsnicího kroužku: pryž odolná vůči oleji, pryž obsahující fluor, olej odolná nitrilová pryž.

Struktura točnicových ložisek se běžně používá v jednoradových, dvouřadých čtyřbodových kuličkových ložiscích s kuličkovým ložiskem, dvouřadých kuličkových ložiskách s kosoúhlým stykem, dvouřadých kuličkových ložiscích s kosoúhlým stykem, křížových válečkových a křížových kuželíkových točivých ložiscích, třířadých válečkových točivých ložiscích, kuličkách strukturální formy, jako jsou kolonová ložiska otočných stolů. Výše uvedené různé typy ložisek jsou rozděleny do různých typů, jako je bezzubý typ, typ externího a interního typu zubu, podle toho, zda mají zuby a ozubená kola

Mazání ložisek

Většina otočných ložisek pracuje za podmínek vysokého zatížení a nízké rychlosti. K mazání ložisek se obecně používá mazání naplněné tukem, aby se dosáhlo velmi uspokojivých výsledků. Mezi běžná maziva patří tuk na bázi vápníku a mazání na bázi lithia. Mazivo na bázi hliníku, mazivo na vysoké teplotě atd. Si mohou uživatelé zvolit nejvhodnější mazivo podle konkrétní situace.

Těsnění ložisek

Těsnění ložiska točny má zabránit úniku naplněného maziva na jedné straně a zabránit vniknutí vnějšího prachu, nečistot a vody do ložiska a ovlivnění jeho normální činnosti. Protože ložiska otočného stolu většinou pracují při velkém zatížení a nízké rychlosti, typ těsnění ložiska přijímá dvě struktury gumového těsnicího kroužku a labyrintového těsnění. Samotná pryžem utěsněná struktura je široce používána, protože má výhody jednoduché struktury, malé stopy a spolehlivého utěsnění. Jeho nedostatky však spočívají v tom, že pryžová těsnicí chlopeň se snadno stárne brzy a ztrácí svou těsnost při vysoké teplotě, takže je vysoká. Labyrintová těsnění by měla být použita pro ložiska točny pracující v pracovních podmínkách.

Třířadé kombinované válečkové ložisko (otočné ložisko)

Trojřadé otočné ložisko má tři sedlové kroužky, které jsou od sebe odděleny na horní a spodní straně, takže lze přesně určit zatížení každé řady válečků a současně může nést různá zatížení. Je to nosnost čtyř produktů. Největší typ, s velkými hřídelovými a radiálními rozměry a silnou strukturou, zvláště vhodný pro těžké stroje vyžadující větší průměry, jako jsou rypadla s kolovými lopaty, kolové jeřáby, námořní jeřáby, naběračky na pánev a velkoobjemové nákladní jeřáby. na.

Dvouřadá kuličková ložiska s kosoúhlým stykem (otočná ložiska)

Kuličkové ložisko s dvojitým volejem má tři závody a dráha musí být speciálně navržena. Kuličkové ložisko s dvojitým volejem má relativně velké axiální a radiální rozměry a robustní strukturu a je zvláště vhodné pro nakládací a vykládací stroje, jako jsou věžové jeřáby a nákladní jeřáby, které vyžadují střední nebo větší průměry.

Jednořadá ložiska s křížovými točnicemi (otočná ložiska)

Jednořadá kluzná ložiska, složená ze dvou ras, kompaktní konstrukce, nízká hmotnost, vysoká přesnost výroby, malá montážní mezera, vysoké požadavky na přesnost instalace, válečky jsou uspořádány v křížovém uspořádání 1: 1 a mohou podporovat axiální sílu, velké radiální síla a moment převrácení. To je široce používáno ve zvedání a dopravě, strojírenství a vojenské výrobky.

Jednoradové čtyřbodové kontaktní kuličkové ložisko (otočné ložisko)

Jednořadé čtyřbodové kontaktní kuličkové ložisko se skládá ze dvou ras. Má kompaktní strukturu a nízkou hmotnost. Ocelová koule přichází do styku s obloukovou dráhou ve čtyřech bodech. Může současně nést axiální sílu, radiální sílu a klopný moment.

vývojový diagram výroby

Surovina → kování → soustružení → kontrola → tepelné zpracování → broušení → kontrola → kalení a popouštění → jemné broušení → jemné broušení → kontrola → montáž → kontrola balení → balení   → doprava → zákazník.

Materiál otočného stolu: 50Mn, 42CRMO, GCR15SIMN, 9CR18MO.

Přesnost otočného ložiska otočného stolu: Přesnost P0, P6, P5, P4, P2 od nízké po vysokou, cena bude také od nízké po vysokou.
