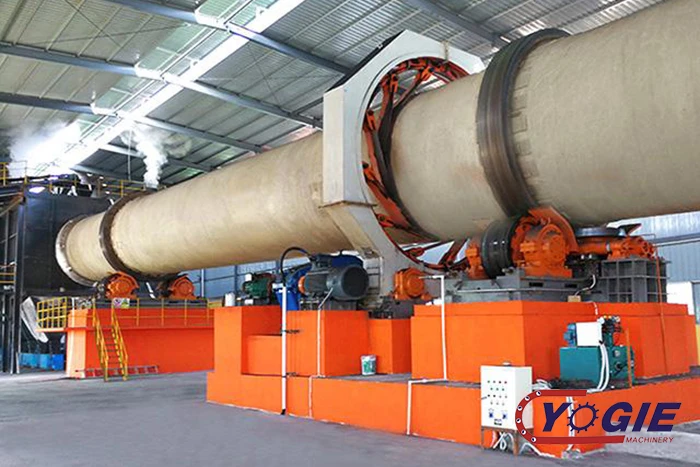

Rotary Klin
Základní konstrukce aPodpěrný váleczůstal v průběhu let relativně nezměněn. Podpěrné válečky jsou podepřeny obrovskou základovou deskou z litiny nebo oceli, která vytváří vnitřní horizontální napětí na válečcích a rozkládá váhu pece na molo. Vzdálenost mezi podpěrnými válci musí být dostatečně úzká, aby se zabránilo vysokému horizontálnímu namáhání, a zároveň musí být dostatečně velká, aby udržela pec bočně stabilní. Válce jsou zamýšleny pod úhlem 60 stupňů v centru pneumatik rotační pece a zdá se, že tomu tak bylo vždy.
Jsou povoleny drobné úpravy, aby pec zůstala vyrovnána (tj. aby středy pneumatik rotační pece zůstaly kolineární), protože dochází k drobným změnám, jako je například vnější plocha válce je širší než u pneumatiky rotační pece, především proto, aby kontrakce pece během odstávky.
To vytváří potíže, protože pokud pneumatika rotační pece pokračuje ve stejné poloze vzhledem k válci, opotřebení nebo plastická deformace způsobí vytvoření prohlubně na čele válce. V důsledku toho je běžnou praxí cíleně nechat pec „plavat“ (tj. pohybovat se do kopce a z kopce přes válce), aby se vyrovnalo opotřebení. Protože pec má přirozený sklon klouzat z kopce, když se točí kvůli jejímu sklonu (obvykle 1,5 stupně až 3,5 stupně).
Tento sklon byl od počátku vysvětlován „řezáním“ válců – vychýlením jejich os o velmi malý úhel, takže pohyb šroubu do kopce se přenáší na pneumatiku rotační pece. Protože tato operace je závislá na tření mezi pneumatikou rotační pece a povrchy válců, obsluha může pohybovat pecí nahoru nebo dolů změnou velikosti tření. Přítlačné válečky na boku pneumatik rotační pece se používají jako další opatření, aby se zabránilo sklouznutí pece z válečků. Ty se často nacházejí na válečkových lůžkách nejblíže pohonu, kde je pohyblivost nejvíce omezena.
